生产铸铁平板的技术要求有哪些

文章作者:精工机床   发布时间:2018-03-12

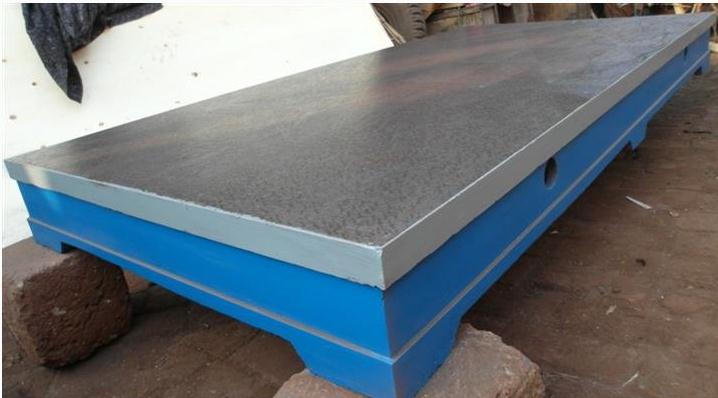

铸铁平板是用于工件检测或划线的平面基准器具。广泛应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。当然生产铸铁平板的技术要求也是很严苛的。下面就为大家详细的介绍一下它的技术要求有哪些。





       铸铁平板是用于工件检测或划线的平面基准器具。广泛应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。当然生产铸铁平板的技术要求也是很严苛的。下面就为大家详细的介绍一下它的技术要求有哪些。
   1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。

   2、平板的铸造表面应清楚型砂且平整,涂漆牢固。

   3、精度等级为0级~3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的距离应不小于80mm。

   4、平板应采用   细密的灰口铸铁等材料制造,其工作面硬度应为170~240HB。

   5、平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra允许值为5μm。

   6、平板应去磁和稳定性处理。

   7、平板相对两个侧面上,应有安装手柄或吊环装置的螺纹孔(或圆柱孔),且装置位置的设计应尽量减少因搬运而引起的变形。

   8、若平板工作面上设置螺纹孔(或沟槽),其部位应不高于工作面。
